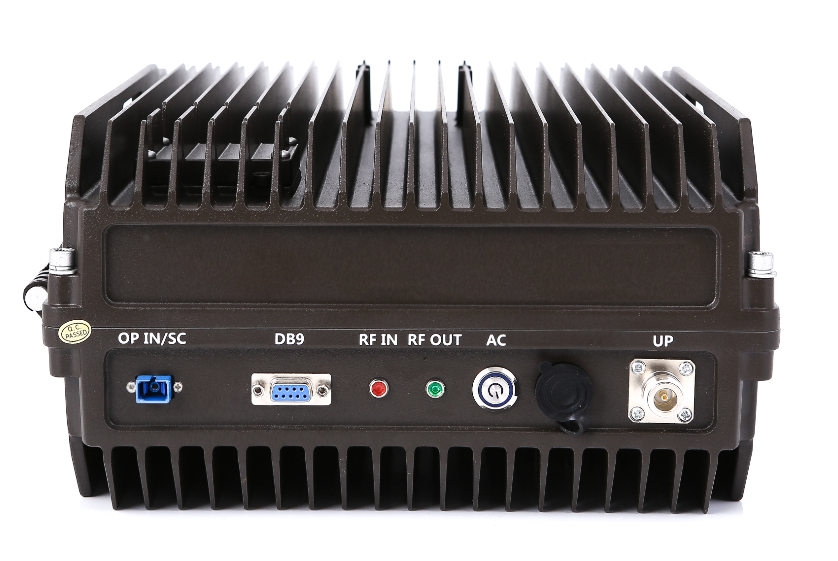

產品概述
光纖直放站，是一種信號中繼設備。其主要作用是將收到的信號，經光電變換成光信號，傳輸后又經電光變換回復電信號在發出。
光纖直放站具有低IP3(小于-36dBm)、低噪聲系數（NF）、整機可靠等特點，使用直放站可實現“小容量、大覆蓋”的目標，減少基站數量，延伸覆蓋范圍。
| 性能指標Performance | |||
|---|---|---|---|
| 頻率范圍（MHz）（中心頻點可定制） | 下行 | 上行 | |
| 420~424 | 410~414 | ||
| 光波長 | 1550 | 1310 | |
| 光輸出功率（dBm） | -- | 0~3 | |
| 光接收靈敏度（dBm） | -15 | -- | |
| 非損壞最大光輸入電平（dBm） | 3 | -- | |
| 最大射頻輸出功率 (dBm) | 33-34 | -- | |
| 最大射頻輸入總功率（dBm） | -- | -25 | |
| 增益（dB） | 56±1 | ||
| 噪聲系數 (dB) | -- | ≤7 | |
| ALC調節范圍（dB） | 30 | ||
| 增益最大調節范圍（dB） | 30 | ||
| 增益調節步進（dB） | 1 | ||
| 增益調節線性 (dB) | 10dB | ±1 | |
| 20dB | ±1 | ||
| 30dB | ±1.5 | ||
| 帶內波動（dB） | ≤1.5 | ||
| 互調衰減（dBc） | ≤-45dBc@2 tone 33dBm | -- | |
| 時延 | ≤1.0 | ||
| 帶外雜散發射(dBm) | 9kHz-1GHz | ≤-36 | |
| 1GHz-12.75GHz | ≤-30 | ||
| 駐波比 | ≤1.5 | ||
| 隔離度（dB） | ≥80 | ||
| 阻抗(Ω) | 50 | ||
| 數據接口類型 | USB | ||
| 射頻接口類型 | N-Female | ||
| 光纖接口類型 | FC/PC | ||
| 安裝方式 | 壁掛式 | ||
| 工作環境Working Environment | |
|---|---|
| 溫度 | -20~55℃ |
| 相對濕度 | ≤95% |
| 防護等級 | IP53 |
| 功耗 | 35W |
| 機械規格Mechanical specifications | |
|---|---|
| 產品尺寸(L*W*H) | 205*107*328mm |
| 包裝尺寸(L*W*H) | 305*207*428mm |
| 重量 | 7kg |
